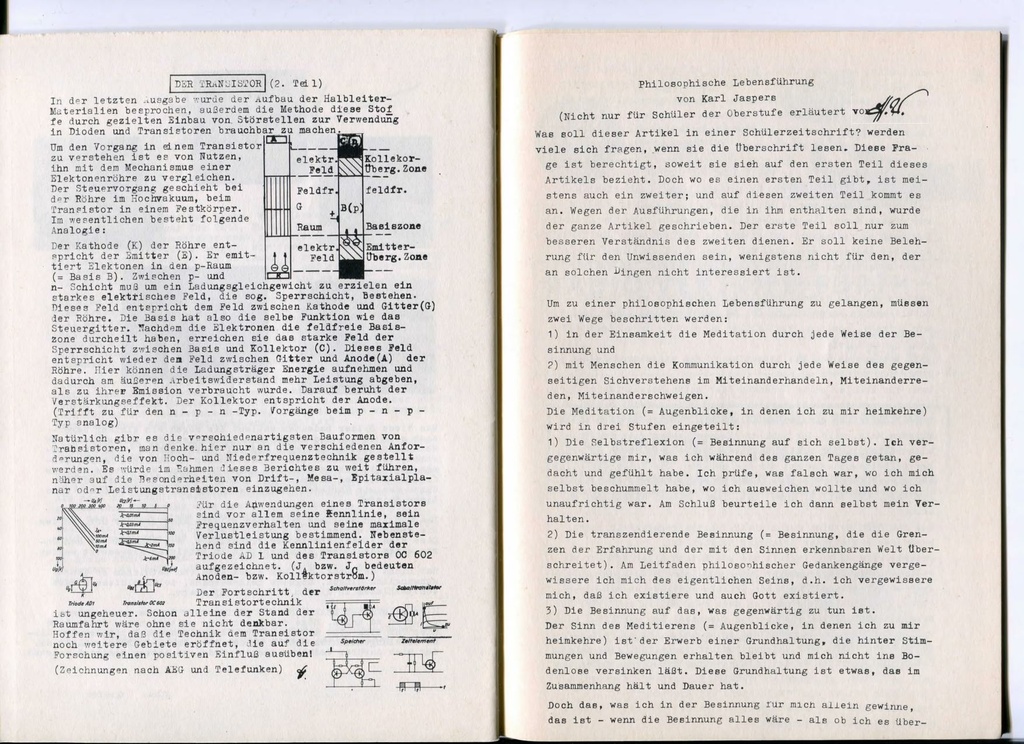

DER TRANS!SSOR (2. Teil) In d^r letzten Ausgabe wurde der Aufbau der Halbleiter Materialien besprochen, außerdem die Methode diese Stof fe durch gezielten Einbau von. Störstellen zur Verwendung in Dioden und Transistoren brauchbar zu machen. „
. ^
nr~i
Um den Vorgang in einem Transistor zu verstehen ist es von Nutzen, Kollekorelektr. ihn mit dem Mechanismus einer Überg.Zone Feld Elektonenröhre zu vergleichen. Der Steuervorgang geschieht bei feldfr. Feldfr. d=r Röhre im Hochvakuum, beim G Transistor in einem Festkörper. b (p : H Im wesentlichen besteht folgende Basiszone Raum Analogie : Der Kathode (K) der Röhre ent Emitter elektr. spricht der Emitter (E). Er emit übe rg. Zone Feld tiert Elektonen in den p-Raum m (= Basis B). Zwischen p- und n- Schicht muß um ein Ladungsgleichgewicht zu erzielen ein starkes elektrisches Feld, die sog, Sperrschicht, Bestehen. Dieses Feld entspricht dem Feld zwischen Kathode und Gitter(G) der Röhre. Die Basis hat also die selbe Funktion wie das Steuergitter. Nachdem die Elektronen die feldfreie Basis zone durcheilt haben, erreichen sie das starke Feld der Sperrschicht zwischen Basis und Kollektor (C). Dieses Feld entspricht wieder dem Feld zwischen Gitter und Anode(A) der Röhre. Hier können die Ladungsträger Energie aufnehmen und dadurch am äußeren Arbeitswiderstand mehr Leistung abgeben, als zu ihrer Emission verbraucht wurde. Darauf beruht der Verstärkungseffekt. Der Kollektor entspricht der Anode. (Trifft zu für den n - p - n -Typ. Vorgänge beim p - n - p Typ analog) Natürlich gibr es die verschiedenartigsten Bauformen von Transistoren, man denke, hier nur an die verschiedenen Anfor derungen, die von Koch- und Niederfrequenztechnik gestellt werden. Es würde im Rahmen dieses Berichtes zu weit führen, näher auf die Besonderheiten von Drift-, Mesa-, Epitaiialpla nar od"r Leistungstransistoren einzugehen. Für die Anwendungen eines Transistors sind vor allem seine Kennlinie, sein Frequenzverhalten und seine maximale Verlustleistung bestimmend. Nebenste hend sind die Kennlinienfelder der Triode AD 1 und des Transistors OC 602 aufgezeichnet. (J. bzw. J„ bedeuten Anoden- bzw. KollNktorström.) SaUalttrariiWor Der Fortschritt, der Transistörtechnik ist ungeheuer. Schon alleine der Stand der Raumfahrt wäre ohne sie nicht denkbar. Hoffen wir, daß die Technik dem Transistor noch weitere Gebiete eröffnet, die auf die Forschung einen positiven Einfluß ausüben! (Zeichnungen nach AEG und Telefunken)
